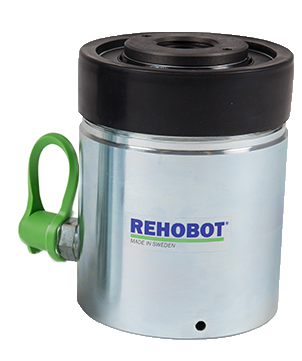

Hålcylinder 50 ton, Stål CH50-40

CH/CHF - Enkelverkande stålhålcylindrar

CH/CHF hålcylindrar är är tillverkade av höghållfast stål och är passar därför mycket bra i tuffa miljöer.

En hålcylinder används för både tryck- och dragoperationer. Vid dragoperationer kan exempelvis en gängad stång tillsammans med cylindern utgöra ett verktyg för att demontera bussningar ur maskinelement.

Skall CH/CHF cylindern användas som tryckcylinder går även detta utmärkt, med det stryktåliga tryckhuvudet är arbetet redo att påbörjas.

CH/CHF cylindrar har en kapacitet upp till 51 ton och har mycket kompakta yttermåtten, vilket bland annat gör de lämpliga att användas i trånga utrymmen.

Hålcylinder CHF62 har är utrustad med returfjäder medan typ CH62, CH30-50 och CH50-40 kräver lastretur. CH50-40 är dessutom försedd med bärhandtag.

Notera - för hålcylinder CH30-50 samt CH50-40 är kapaciteten angiven vid maximalt arbetstryck 800 bar.

Arbetstryck bar: 800
Kapacitet: 500kN(51t)
Slaglängd: 40 mm
Håldiameter: 37 mm
Slagvolym: 260 cm³
Kolvstång: 74 ø mm
Kolvarea: 62,6 cm²
Diameter: 124 mm
Höjd: 124 mm
Vikt: 9,2 kg
