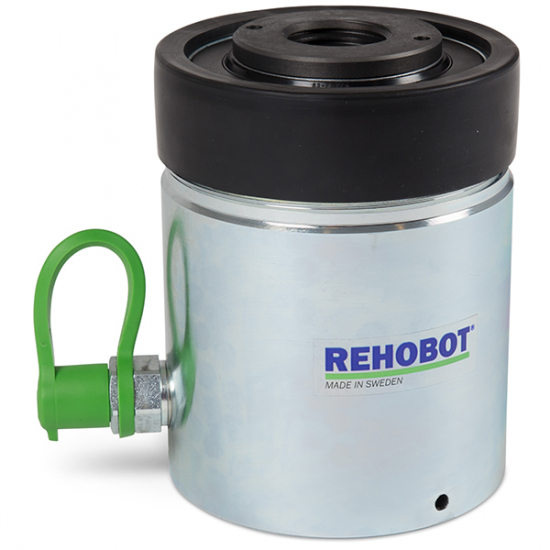

Hålcylinder 30 ton, stål CH30-50

CH/CHF - Enkelverkande stålhålcylindrar



CH/CHF hålcylindrar är är tillverkade av höghållfast stål och är passar därför mycket bra i tuffa miljöer.

En hålcylinder används för både tryck- och dragoperationer. Vid dragoperationer kan exempelvis en gängad stång tillsammans med cylindern utgöra ett verktyg för att demontera bussningar ur maskinelement.

Skall CH/CHF cylindern användas som tryckcylinder går även detta utmärkt, med det stryktåliga tryckhuvudet är arbetet redo att påbörjas.

CH/CHF cylindrar har en kapacitet upp till 51 ton och har mycket kompakta yttermåtten, vilket bland annat gör de lämpliga att användas i trånga utrymmen.

Hålcylinder CHF62 har är utrustad med returfjäder medan typ CH62, CH30-50 och CH50-40 kräver lastretur. CH50-40 är dessutom försedd med bärhandtag.

Notera - för hålcylinder CH30-50 samt CH50-40 är kapaciteten angiven vid maximalt arbetstryck 800 bar.

Arbetstryck 80 MPa
Kapacitet 327(33) kN(t)
Slaglängd 50 mm
Slagvolym 204 cm3
Hål diam. 35 mm
Diameter 108 mm
Höjd 141 mm
Vikt 7,2 kg
